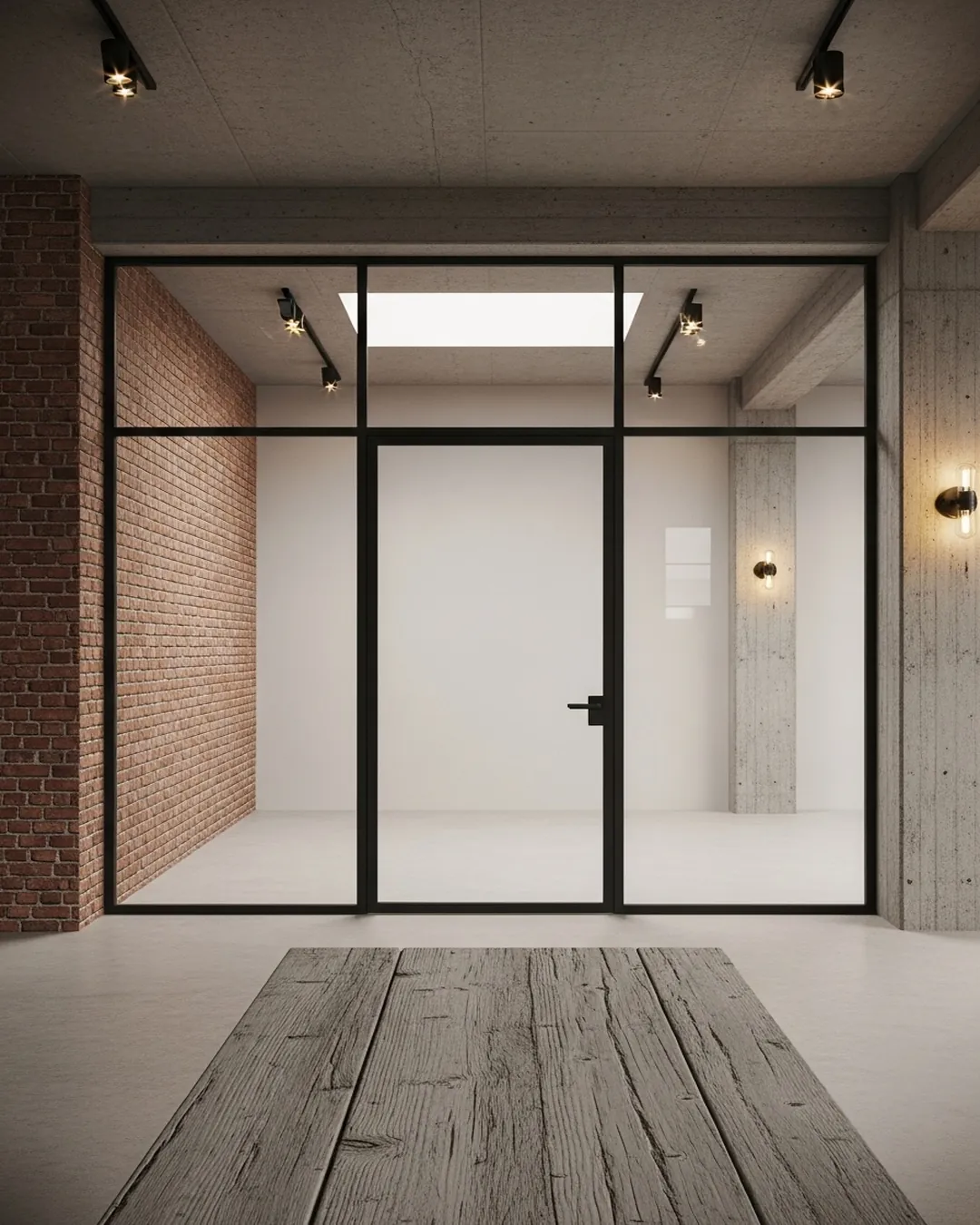

Wer vor einer Glastrennwand steht, sieht Glas. Wer sie plant, kauft vor allem das, was man kaum sieht: eine Aluminiumkonstruktion, die das Glas trägt, hält, abdichtet und mit dem Gebäude verbindet. Das Profil ist die eigentliche Ingenieurleistung einer Trennwand — und der Grund, warum zwei optisch ähnliche Wände völlig unterschiedlich leistungsfähig sein können.
Dieser Beitrag geht die Aufgaben des Profils der Reihe nach durch: was es konstruktiv leistet, warum die Ansichtsbreite mehr als eine Geschmacksfrage ist, wie derselbe Profilquerschnitt einfach und doppelt verglast völlig verschiedene Werte erreicht — und warum bei Glastrennwänden das geprüfte System zählt und nicht das Einzelteil.
Fünf Aufgaben, die das Profil gleichzeitig erfüllt
Ein Trennwandprofil ist kein Rahmen im Sinne eines Bilderrahmens. Es erfüllt mehrere Funktionen parallel, und jede davon hat planerische Konsequenzen:
- Lastabtrag. Das Glas ist schwer. Seine Eigenlast und die aus der Nutzung entstehenden Horizontallasten müssen kontrolliert in Boden, Decke und angrenzende Wände geleitet werden.
- Glashalterung. Die Scheibe muss dauerhaft und spannungsfrei gehalten werden — verklotzt, gedichtet oder strukturell verklebt, je nach System.
- Dichtebene. Für Schall- und Brandschutz zählt die umlaufende Dichtigkeit. Sie entsteht im Profil, nicht im Glas.
- Toleranzausgleich. Kein Rohbau ist exakt. Das Profil nimmt Abweichungen an Boden, Decke und Wand auf, damit die Glasflächen in einer Flucht bleiben.
- Aufnahme für alles Weitere. Türen, Oberlichter, Anschlussprofile, Sockel, Kabelführung — alles hängt konstruktiv am Profil.
Diese Aufzählung erklärt, warum sich Trennwandsysteme nicht sinnvoll über den Glasaufbau vergleichen lassen. Zwei Wände mit identischer Verglasung können sich in Statik, Dichtigkeit und Montageaufwand deutlich unterscheiden — weil das dahinterliegende Profil ein anderes ist.
- Profil-Ansicht bei X-Simply 2.0 und X-Double 2.0: 35 mm — auch bei zwei Glasebenen.
- Die Dichtebene entsteht im Profil; sie entscheidet mit über den erreichten Schallschutz.
- Zulassungen (ETA) gelten für den geprüften Gesamtaufbau, nie für ein Einzelteil.
- Oberfläche eloxiert oder RAL-beschichtet — gestalterisch frei, technisch neutral.
- Nur Drehtüren: Die Türlinien sind konstruktiv Teil desselben Systems.
Ansichtsbreite: die Zahl, die man im Raum sieht
Die Ansichtsbreite ist die von vorn sichtbare Breite des Profils. Sie klingt nach einem Detail, bestimmt aber maßgeblich, wie eine Wand im Raum wirkt. Schmale Ansichten lassen mehrere Felder als zusammenhängende Glasebene erscheinen; breite Ansichten erzeugen ein sichtbares Raster.
Bei den XFRAME-Wandsystemen liegt die Profil-Ansicht bei 35 mm — und zwar sowohl bei der einfach verglasten X-Simply 2.0 als auch bei der doppelt verglasten X-Double 2.0. Das ist der bemerkenswerte Teil: Die doppelte Verglasung mit zwei Glasebenen bringt deutlich mehr Schalldämmung, ohne dass die Wand optisch massiver wird. Bei der Silent-Systemtür geht die Ansicht sogar auf 32 mm zurück, weil das Profil verdeckt in der Türstruktur läuft und das Glas flächenbündig verklebt wird.
Für die Planung heißt das: Wer eine ruhige, möglichst rahmenlose Wirkung will, muss nicht zwangsläufig auf Leistung verzichten. Wie weit sich diese Logik treiben lässt und wo die Grenzen einer rahmenlosen Ausführung liegen, behandelt der Beitrag rahmenlos oder mit Rahmen.
Dasselbe Profilprinzip, zwei sehr verschiedene Wände
Der Unterschied zwischen den beiden Wandsystemen liegt nicht in der Optik, sondern in der Zahl der Glasebenen — und damit im erreichbaren Schallschutz:
| System | Verglasung | Schalldämmung | Profil-Ansicht |
|---|---|---|---|
| X-Simply 2.0 | einfach (ESG/VSG) | ca. Rw 33–41 dB | 35 mm |
| X-Double 2.0 | doppelt, zwei Glasebenen | Rw 41–56 dB | 35 mm |
Die Spanne innerhalb einer Zeile entsteht durch den Glasaufbau: Ein einfaches ESG liegt am unteren Ende, ein schwerer Verbundaufbau am oberen. Welches System wann sinnvoll ist, vergleicht der Beitrag zu den Glastrennwand-Systemen; die akustischen Zusammenhänge vertieft die Themenseite Schallschutz Glastrennwand, und die Abwägung zwischen den Verglasungsarten steht im Vergleich Einfach- und Doppelverglasung.
Wichtig bleibt der Zusammenhang, der in Datenblättern gern untergeht: Diese Werte gelten für das geprüfte System, nicht für die Scheibe. Ohne die Dichtebene im Profil und einen sauberen Anschluss an Boden und Decke kommt davon in der Praxis weniger an — nachzulesen im Beitrag zu den Anschlussdetails.
Beim Brandschutz wird das Profil zum Nachweis
Nirgends ist die Einheit von Profil und Glas so streng wie im Brandschutz. Eine Brandschutzverglasung ist als Gesamtkonstruktion geprüft — Profil, Glas, Dichtungen, Verklotzung, Befestigung und Anschluss gehören untrennbar zusammen. XFRAME führt dafür zwei eigene Systeme mit europäischer technischer Bewertung: X-Simply 2.0 Fire (ETA-18/1097) und X-Double 2.0 Fire (ETA-20/0630), klassifiziert nach DIN EN 13501-2.
Der praktische Schluss daraus ist unbequem, aber eindeutig: Ein Profil aus dem einen und ein Glas aus dem anderen System ergeben keine zulässige Lösung, auch wenn beide für sich hochwertig sind. Wer im Rettungsweg oder an einem Brandabschnitt baut, arbeitet mit dem nachgewiesenen Aufbau — die Details dazu stehen auf der Themenseite Glastrennwand Brandschutz und, für die besonders anspruchsvolle Einbausituation, im Beitrag zu Glaswänden im Treppenhaus.
Auch die nicht brennbaren Systeme tragen eine europäische technische Bewertung: ETA-16/0446 für X-Simply 2.0 und ETA-17/1050 für X-Double 2.0. Diese Nummern sind kein Marketing, sondern die Grundlage dafür, dass eine Ausschreibung sauber nachweisbar ist.
Toleranzausgleich: die Aufgabe, die im Bestand zählt
Im Neubau kann man mit ebenen Böden und lotrechten Wänden rechnen. Im Bestand ist das die Ausnahme. Estriche haben Gefälle, Trockenbauwände stehen leicht windschief, Decken hängen durch — Abweichungen von einigen Millimetern über wenige Meter sind normal und für sich genommen unproblematisch. Für eine Glaswand sind sie es nicht: Glas lässt sich nicht biegen, nicht kürzen und nicht nachbearbeiten.
Diese Differenz zwischen Bauwerk und Bauteil aufzunehmen, ist eine der stillen Hauptaufgaben des Profils. Anschlussprofile an Boden, Decke und Wand besitzen dafür eine definierte Aufnahmetiefe, in der sich Abweichungen verstecken lassen, ohne dass die Glasflächen aus der Flucht geraten. Wie viel Reserve ein System bietet, entscheidet darüber, ob im Bestand sauber montiert werden kann oder ob nachgearbeitet werden muss.
Zwei Konsequenzen ergeben sich daraus für die Planung. Erstens: Gefertigt wird nach Aufmaß am realen Bauwerk, nicht nach Plan — deshalb liegen zwischen Beauftragung und Montage immer Fertigungswochen. Zweitens: Wer Toleranzen früh misst, statt sie auf der Baustelle zu entdecken, spart genau die Umplanungen, die ein Projekt teuer machen.
Material und Oberfläche
Konstruktionsprofile für Trennwände werden aus Aluminium stranggepresst — ein Werkstoff, der Steifigkeit bei geringem Gewicht liefert, sich präzise formen lässt und korrosionsbeständig ist. Für das Ganzglasgeländer X-Railing etwa kommt die Legierung EN AW-6063 T6 zum Einsatz.
Bei der Oberfläche gibt es zwei übliche Wege: eloxiert, mit dem typisch metallischen Charakter, oder pulverbeschichtet in einem RAL-Farbton. Damit lässt sich eine Trennwand auf Türdrücker, Zargen, Möblierung und den Markenauftritt abstimmen — von hellen Naturtönen bis zu dunklem Anthrazit. Technisch ändert die Oberfläche nichts: Schalldämmung, Brandverhalten und Statik bleiben, was das System nachweist. Welche Ergänzungen konstruktiv dazugehören, zeigt die Übersicht Zubehör für Glastrennwände.
Warum ein System kein Baukasten ist
Der wichtigste Satz zum Thema Profile lautet: Ein Systemprofil ist ohne sein System nichts wert. Die Zulassung, die geprüfte Schalldämmung, die Brandschutzklasse, die Dauerfunktion der Türbänder nach EN 1935 — all das beschreibt eine bestimmte Kombination von Bauteilen. Genau deshalb liefern Systemhersteller Wand, Tür und Anschluss aus einer Hand, statt Profile als Meterware zu verkaufen.
Für die Praxis folgt daraus eine klare Reihenfolge: erst die Anforderung (Schallschutzziel, Brandschutzklasse, Türsituation), dann das System, dann die Gestaltung über Glasart und Oberfläche. Umgekehrt wird es teuer — eine bereits festgelegte Optik, die eine geforderte Klassifizierung nicht trägt, muss ersetzt werden. Wie die Systeme mit ihren Türlinien zusammenspielen, zeigt die Übersicht der Systemtüren; die Bandbreite der Wandsysteme steht auf der Seite Systemtrennwände.
Was in die Ausschreibung gehört
Vier Angaben machen ein Trennwandprofil eindeutig beschreibbar — und verhindern, dass im Vergleich Äpfel gegen Birnen antreten:
- Profil-Ansichtsbreite (bei XFRAME 35 mm bei den Wandsystemen)
- geforderte Schalldämmung als Systemwert, nicht als Glaswert
- Brandschutzklasse mit Nachweis, falls gefordert (ETA-Nummer nennen)
- Oberfläche: eloxiert oder RAL, mit Farbton
Wer diese vier Punkte im Leistungsverzeichnis führt, bekommt vergleichbare Angebote. Fehlt einer, verschiebt sich der Vergleich stillschweigend auf den Preis — und damit auf die Konstruktion, die am wenigsten kann.
Fazit
Das Profil ist der unterschätzte Teil jeder Glastrennwand. Es trägt, dichtet, gleicht aus und trägt am Ende auch die Nachweise, auf die sich Planer berufen. Wer eine Trennwand über die Glasart auswählt, entscheidet über die Optik; wer sie über das Profilsystem auswählt, entscheidet über die Leistung.
Sie planen eine Trennwand und wollen wissen, welches System Ihre Anforderungen an Schall, Brandschutz und Optik gleichzeitig trägt? Über Kontakt erreichen Sie uns direkt — mit Grundriss und Schallschutzziel lässt sich das in einem Gespräch klären.
