Systemtür 01
Glas-Glastrennwandtür
Die rahmenlose Ganzglastür von XFRAME — Türflügel aus Einscheibensicherheitsglas, bündig integriert in X-Simply 2.0 und X-Double 2.0. Für ein durchgehend transparentes Erscheinungsbild von Wand und Tür.
- Rahmenlose Ganzglastür: Türflügel aus Einscheibensicherheitsglas (ESG) 8 oder 10 mm, ohne umlaufenden Rahmen.
- Schalldämmung Rw 24–33 dB — der höchste Wert mit absenkbarer Falldichtung und ESG 10 mm.
- Drehtür mit Rund- oder Eckbändern, hydraulische Türbänder; max. Flügelmaß 1000 × 2600 mm.
- Dauerfunktion Klasse 6 — 200.000 Zyklen nach EN 1935.
- Bündig integrierbar in X-Simply 2.0 und X-Double 2.0.
Was ist die Glas-Glastrennwandtür?
Die Glas-Glastrennwandtür ist eine rahmenlose Ganzglastür von XFRAME. Der Türflügel besteht aus Einscheibensicherheitsglas in 8 oder 10 mm Stärke und kommt ohne umlaufenden Rahmen aus — das Glas selbst ist das tragende Bauteil.

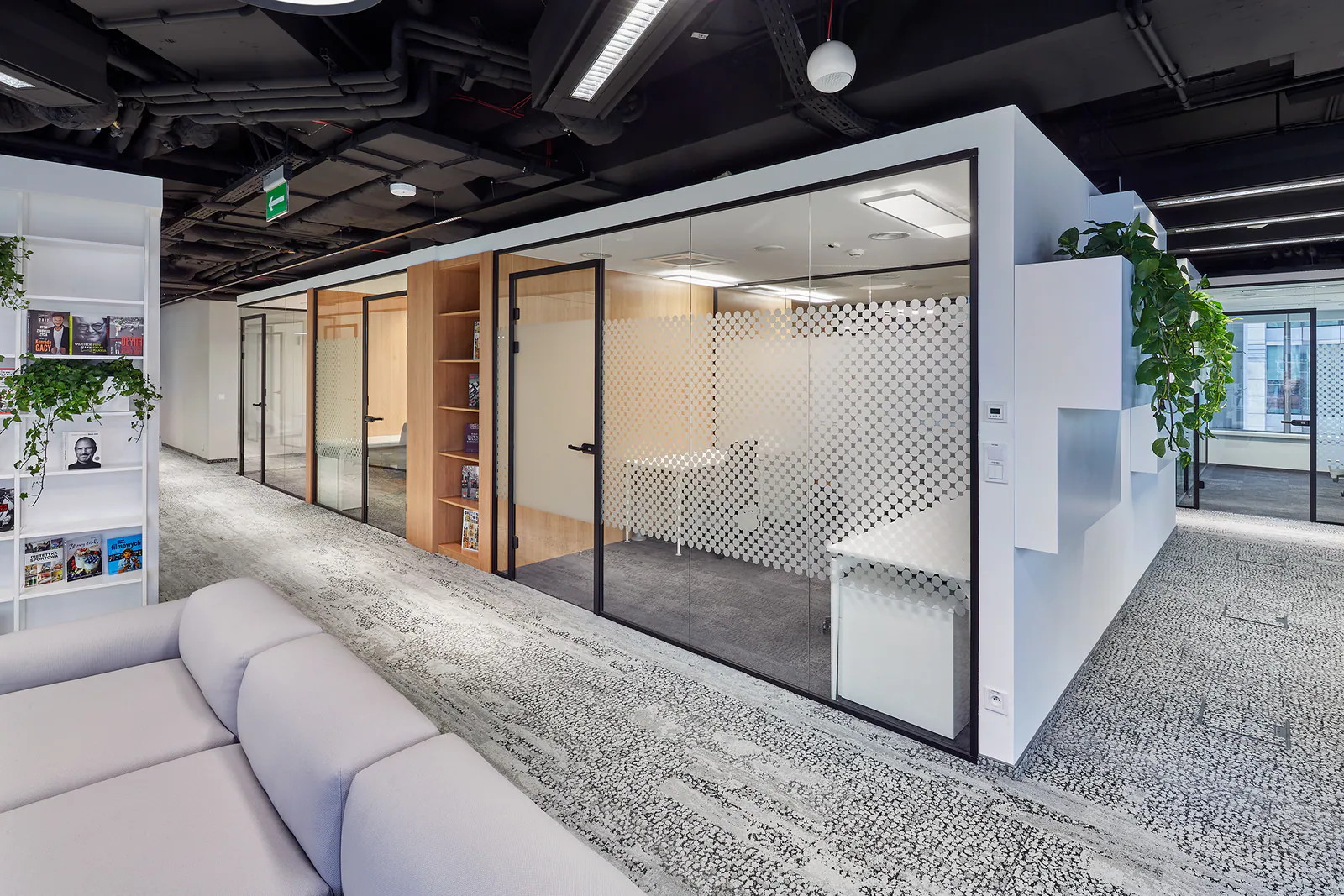

Damit ist die Glas-Glastrennwandtür die transparenteste Tür im XFRAME-Programm. Wo eine rahmenlose Ganzglastür in eine Glastrennwand eingesetzt wird, verschwindet die optische Grenze zwischen Wand und Tür nahezu vollständig: Es bleibt eine durchgehende Glasfläche, in der die Tür nur über Beschläge und Bänder ablesbar ist. Für offene, helle Bürozonen, in denen Tageslicht und Sichtbezug im Vordergrund stehen, ist das die naheliegende Lösung.
Als Drehtür wird die Glas-Glastrennwandtür über Rund- oder Eckbänder an der Trennwand oder am Anschluss befestigt. Hydraulische Türbänder sorgen für ein kontrolliertes, gedämpftes Schließverhalten. Die Tür ist bündig in die Systeme X-Simply 2.0 und X-Double 2.0 integrierbar und übernimmt deren Oberflächen — so entsteht aus Trennwand und Tür ein gestalterisch geschlossenes Bauteil. XFRAME entwickelt, fertigt und montiert das System als Hersteller aus Rain am Lech.
Technische Daten
| Merkmal | Angabe |
|---|---|
| Bauart | Rahmenlose Ganzglas-Drehtür |
| Glasart | Einscheibensicherheitsglas (ESG) |
| Glasstärke | ESG 8 oder 10 mm |
| Schalldämmung Rw | 24–33 dB |
| Max. Flügelmaß | 1000 mm Breite × 2600 mm Höhe (größere Flügel auf Anfrage) |
| Türbänder | Rund- oder Eckbänder, hydraulische Türbänder |
| Falldichtung | optional absenkbare Falldichtung |
| Beschläge (optional) | E-Öffner, aufliegender Türschließer, EasyFix-Befestigung |
| Dauerfunktion | Klasse 6 — 200.000 Zyklen nach EN 1935 |
| Oberfläche | eloxiertes Aluminium oder RAL |
| Kompatible Systeme | X-Simply 2.0, X-Double 2.0 |
Die aufgeführten Kennwerte entstammen den geprüften XFRAME-Katalogdaten. Projekt- oder ausführungsabhängige Werte werden im verbindlichen Datenblatt präzisiert; maßgeblich für die Auslegung eines konkreten Projekts ist immer die geprüfte Systemdokumentation.
Schallschutz: warum die Falldichtung entscheidet
Die Glas-Glastrennwandtür erreicht eine Schalldämmung von Rw 24 bis 33 dB. Den Unterschied zwischen dem unteren und dem oberen Wert macht vor allem die absenkbare Falldichtung, die den Spalt zwischen Türflügel und Boden schließt.
| Ausführung | Schalldämmung Rw |
|---|---|
| ESG 8 mm, ohne Falldichtung | 24 dB |
| ESG 8 mm, mit absenkbarer Falldichtung | 32 dB |
| ESG 10 mm, mit absenkbarer Falldichtung | 33 dB |
Eine Tür ist akustisch immer das schwächste Element einer Trennwand — und der kritischste Punkt ist der Bodenspalt. Ohne Dichtung wandert Schall ungehindert unter dem Türflügel hindurch, der Rw-Wert bleibt entsprechend niedrig. Die absenkbare Falldichtung ist ein im Flügel integriertes Profil, das sich beim Schließen automatisch auf den Boden absenkt und den Spalt verschließt. Sie hebt den Schallschutz der Glas-Glastrennwandtür um rund acht Dezibel an — ein in der Praxis deutlich hörbarer Gewinn.
Wer einen höheren Schallschutz benötigt, als die rahmenlose Ganzglastür leisten kann, sollte innerhalb des Türprogramms vergleichen: Die Silent-Glastrennwandtür ist als Schallschutztür konzipiert. Für hochdämmende Wände — etwa die doppelverglaste X-Double 2.0 — sollte die Türwahl zum Schallschutzziel der Wand passen, damit der Rw-Wert der Trennwand nicht an der Tür verloren geht.
Anwendung & Beschläge
Die Glas-Glastrennwandtür eignet sich überall dort, wo eine Trennwand möglichst transparent bleiben soll und der Schallschutzanspruch moderat ist:
- Open-Space-Büros: Durchgänge zwischen Arbeitszonen, ohne dass die Glasfläche optisch unterbrochen wird.
- Empfangs- und Flurzonen: repräsentative, helle Durchgänge mit durchgehendem Sichtbezug.
- Team- und Projekträume: Räume, die offen wirken sollen und keine erhöhte Vertraulichkeit verlangen.
- Showrooms und Ausstellungsflächen: wo die Tür gestalterisch hinter der Glasarchitektur zurücktreten soll.
Beim Beschlag lässt sich die Tür auf den Anwendungsfall abstimmen. Hydraulische Türbänder sorgen für ein gedämpftes Schließen ohne separaten Bodentürschließer. Optional kommt ein aufliegender Türschließer hinzu, der die Tür kontrolliert in die geschlossene Position führt. Ein elektrischer Türöffner (E-Öffner) ermöglicht das Entriegeln aus der Ferne, etwa in Verbindung mit einer Zutrittssteuerung. Die EasyFix-Befestigung vereinfacht die Montage der Tür an der Trennwand. Welche Beschläge sinnvoll sind, hängt von Nutzung, Frequentierung und Zutrittskonzept ab.
Planung
Die Glas-Glastrennwandtür wird nach Aufmaß gefertigt und gehört planerisch zum Wandsystem. Sinnvoll ist es daher, Tür und Trennwand gemeinsam zu betrachten: Welches XFRAME-System eingesetzt wird — X-Simply 2.0 oder X-Double 2.0 — bestimmt die Profilgeometrie und die Oberflächen, die auch die Tür übernimmt. Maßgeblich für die Türauswahl sind drei Größen: die geforderte Durchgangsbreite, das Schallschutzziel des Raums und das Gestaltungskonzept.
Das maximale Flügelmaß beträgt 1000 mm Breite und 2600 mm Höhe; größere Flügel werden auf Anfrage projektbezogen geprüft. Die Oberfläche lässt sich als eloxiertes Aluminium oder in einem RAL-Farbton ausführen, abgestimmt auf die Trennwand. Für Architekten und Planer stellt XFRAME die nötigen Unterlagen bereit, sodass sich die Tür früh und sauber in die Planung übernehmen lässt. Einen Überblick über die Planung von Trennwänden mit Türöffnung bietet die Seite Glastrennwand mit Tür.
Wie alle XFRAME-Systemtüren ist die Glas-Glastrennwandtür nach EN 1935 in der Dauerfunktion geprüft und erreicht Klasse 6 mit 200.000 Zyklen — die Auslegung für stark frequentierte Türen im Bürobau. Von der ersten Beratung über Aufmaß und Werkplanung bis zur Montage durch geschulte XFRAME-Teams begleitet XFRAME das Projekt. Für eine konkrete Auslegung nehmen Sie Kontakt mit der XFRAME-Anwendungstechnik auf.
