Systemtür 02
Slim-Glastrennwandtür
Die einfachverglaste Tür mit schmalem Aluminiumrahmen von XFRAME — 68 mm Rahmentiefe, Schalldämmung bis Rw 39 dB mit IsoSound-Technik. Eine schlanke Tür für die einfachverglaste X-Simply 2.0.
- Einfachverglaste Drehtür mit schmalem Aluminiumrahmen, Rahmentiefe 68 mm.
- Verglasung aus Verbundsicherheitsglas: VSG 44.1 / 44.2 Si / 55.1 / 55.2 Si.
- Schalldämmung Rw 35–39 dB — die IsoSound-Technik im Profilkern bringt bis zu +1 dB.
- Max. Flügelmaß 1000 × 2800 mm — auch für raumhohe Trennwände.
- Dauerfunktion Klasse 6 — 200.000 Zyklen nach EN 1935. Kompatibel mit X-Simply 2.0.
Was ist die Slim-Glastrennwandtür?

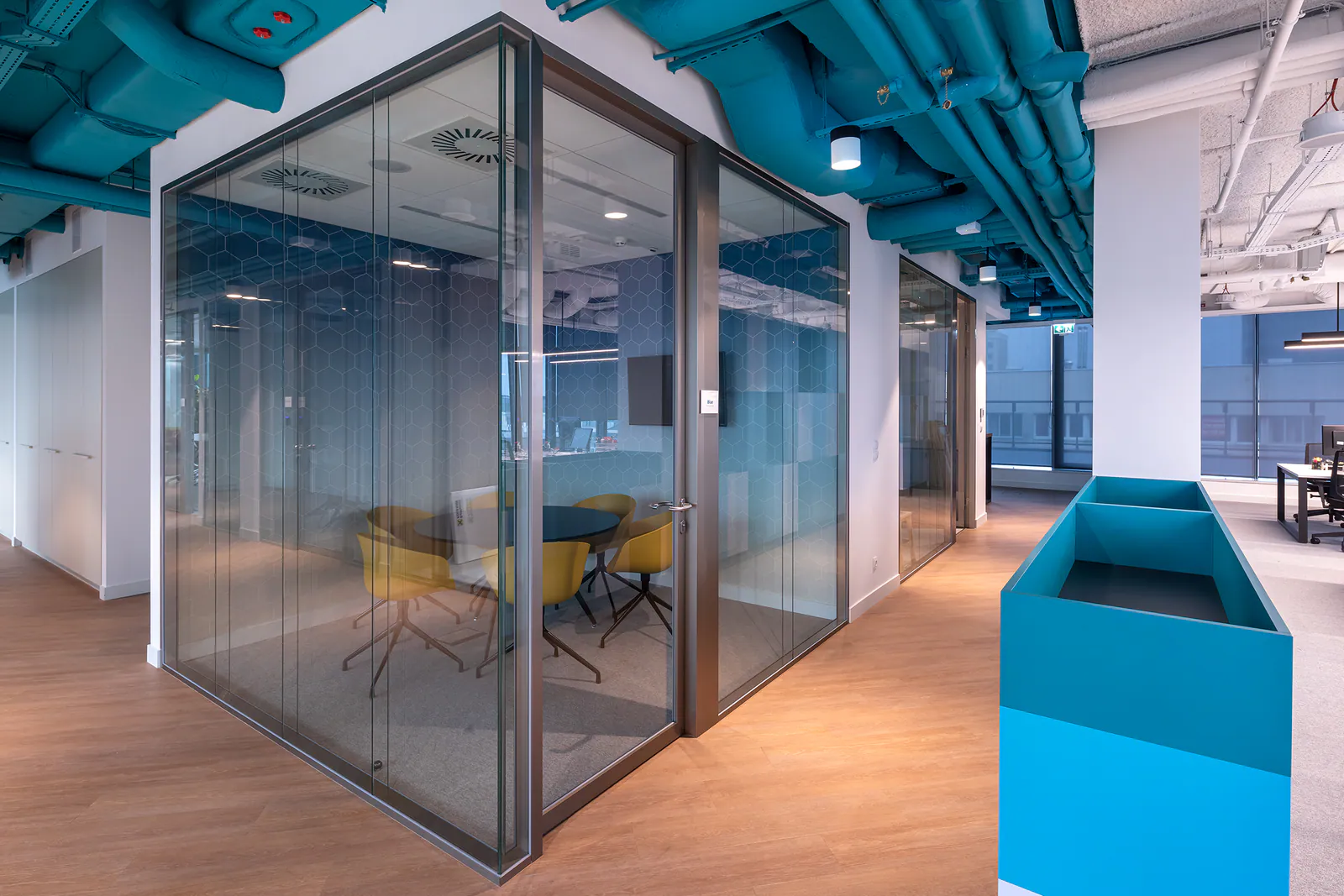

Die Slim-Glastrennwandtür ist eine einfachverglaste Tür von XFRAME mit schmalem Aluminiumrahmen. Der Rahmen hat eine Bautiefe von 68 mm, der Türflügel nimmt Verbundsicherheitsglas auf — sie verbindet eine schlanke Optik mit einem geschlossenen, robusten Türrahmen.
Anders als die rahmenlose Ganzglastür hat die Slim-Glastrennwandtür einen umlaufenden Aluminiumrahmen. Dieser Rahmen ist bewusst schmal gehalten, sodass die Tür optisch ruhig bleibt und sich gut in eine Glastrennwand einfügt — er bietet aber zugleich einen definierten konstruktiven Halt für den Türflügel und ein besseres akustisches Verhalten als eine rahmenlose Lösung. Die Slim-Tür ist damit der Mittelweg zwischen maximaler Transparenz und höherem Schallschutz.
Als Drehtür ist die Slim-Glastrennwandtür bündig in das System X-Simply 2.0 integrierbar, die einfachverglaste Systemtrennwand von XFRAME. Sie übernimmt die Profilgeometrie und die Oberflächen des Systems, sodass Wand und Tür ein durchgehendes Bauteil bilden. XFRAME entwickelt, fertigt und montiert das System als Hersteller aus Rain am Lech.
Technische Daten
| Merkmal | Angabe |
|---|---|
| Bauart | Einfachverglaste Drehtür mit schmalem Aluminiumrahmen |
| Rahmentiefe | 68 mm |
| Glasart | Verbundsicherheitsglas (VSG) |
| Glasaufbau | VSG 44.1 / 44.2 Si / 55.1 / 55.2 Si |
| Schalldämmung Rw | 35–39 dB |
| Schalltechnik | IsoSound-Technik (Dämpfungsfüllung im Profilkern), bis +1 dB |
| Max. Flügelmaß | 1000 mm Breite × 2800 mm Höhe |
| Dauerfunktion | Klasse 6 — 200.000 Zyklen nach EN 1935 |
| Oberfläche | RAL-Pulverbeschichtung oder Eloxal |
| Kompatible Systeme | X-Simply 2.0 |
Die aufgeführten Kennwerte entstammen den geprüften XFRAME-Katalogdaten. Projekt- oder ausführungsabhängige Werte werden im verbindlichen Datenblatt präzisiert; maßgeblich für die Auslegung eines konkreten Projekts ist immer die geprüfte Systemdokumentation.
Schallschutz: Glasaufbau und IsoSound-Technik
Die Slim-Glastrennwandtür erreicht eine Schalldämmung von Rw 35 bis 39 dB. Den Wert bestimmt in erster Linie der gewählte VSG-Aufbau — die IsoSound-Technik im Profilkern kann zusätzlich bis zu 1 dB beitragen.
| Glasaufbau | Schalldämmung Rw |
|---|---|
| VSG 44.1 | 35 dB |
| VSG 44.2 Si | 37 dB |
| VSG 55.1 | 37 dB |
| VSG 55.2 Si | 39 dB |
Verbundsicherheitsglas besteht aus zwei Glasscheiben, die über eine Zwischenfolie verbunden sind. Bei den Si-Varianten ist diese Folie schalldämmend ausgeführt: Sie bremst die Schwingung des Glases und hebt den Rw-Wert an. So erklärt sich der Unterschied zwischen VSG 44.1 und VSG 44.2 Si bei gleicher Glasdicke. Die dickere Variante VSG 55.2 Si erreicht mit 39 dB den höchsten Wert der Slim-Tür.
Die IsoSound-Technik setzt am Rahmen an: Eine Dämpfungsfüllung im Kern des Aluminiumprofils reduziert die Schallübertragung über den Türrahmen. Der Zugewinn von bis zu 1 dB ist für sich genommen klein, kann bei einem schallschutzkritischen Projekt aber den Ausschlag geben. Wer einen höheren Schallschutz benötigt, sollte innerhalb des Programms vergleichen — etwa mit der doppelverglasten Plus-Tür oder der Silent-Glastrennwandtür. Einen Überblick zum Thema bietet die Seite XFRAME-Systemtüren.
Anwendung & Beschläge
Die Slim-Glastrennwandtür eignet sich überall dort, wo eine schlanke, ruhige Türoptik mit einem soliden Schallschutz kombiniert werden soll:
- Büro- und Verwaltungsräume: Türen an Einzel- und Teambüros mit moderatem Vertraulichkeitsanspruch.
- Besprechungsräume: Räume, in denen Gespräche nicht über die Tür nach außen dringen sollen.
- Flur- und Erschließungszonen: Durchgänge in einfachverglasten X-Simply-2.0-Trennwänden.
- Repräsentative Raumkanten: wo ein definierter, schmaler Türrahmen gestalterisch gewünscht ist.
Als Drehtür wird die Slim-Glastrennwandtür über Türbänder an der Trennwand befestigt. Der Beschlagsumfang — etwa Türschließer, Schloss und Zutrittssteuerung — wird auf die Nutzung und Frequentierung des Durchgangs abgestimmt und projektbezogen festgelegt. Die Oberfläche des Aluminiumrahmens ist als RAL-Pulverbeschichtung oder als Eloxal-Oberfläche ausführbar, passend zur angrenzenden Trennwand. So fügt sich die Tür gestalterisch nahtlos in das X-Simply-2.0-System ein.
Planung
Die Slim-Glastrennwandtür wird nach Aufmaß gefertigt und gehört planerisch zum Wandsystem. Da sie mit X-Simply 2.0 kompatibel ist, sollten Tür und Trennwand gemeinsam betrachtet werden: Das System gibt Profilgeometrie und Oberfläche vor, die auch die Tür übernimmt. Maßgeblich für die Türauswahl sind die geforderte Durchgangsbreite, das Schallschutzziel des Raums und das Gestaltungskonzept.
Das maximale Flügelmaß beträgt 1000 mm Breite und 2800 mm Höhe — die Tür lässt sich damit auch in raumhohen Trennwänden einsetzen. Der Glasaufbau wird nach dem geforderten Rw-Wert gewählt: VSG 44.1 für moderate Anforderungen, VSG 55.2 Si für den höchsten Schallschutz der Slim-Tür. Eine vertiefte Übersicht zur Planung von Trennwänden mit Türöffnung bietet die Seite Glastrennwand mit Tür.
Wie alle XFRAME-Systemtüren ist die Slim-Glastrennwandtür nach EN 1935 in der Dauerfunktion geprüft und erreicht Klasse 6 mit 200.000 Zyklen — die Auslegung für stark frequentierte Türen im Bürobau. Von der ersten Beratung über Aufmaß und Werkplanung bis zur Montage durch geschulte XFRAME-Teams begleitet XFRAME das Projekt. Für eine konkrete Auslegung nehmen Sie Kontakt mit der XFRAME-Anwendungstechnik auf.
