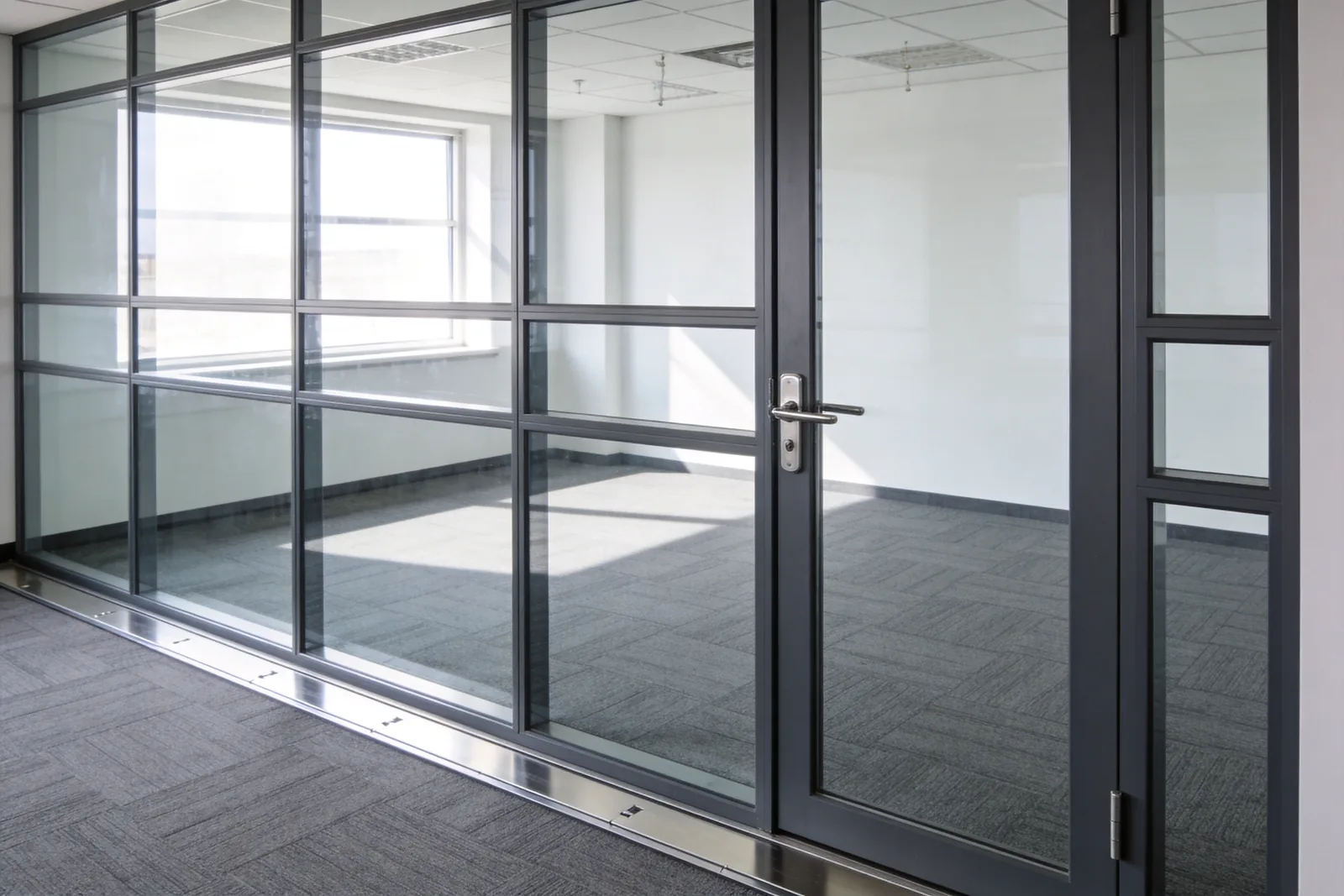

Glastrennwand montieren: Wie der Einbau tatsächlich abläuft

Im Datenblatt steht ein Rw-Wert. Der stammt aus dem Prüflabor, wo das Bauteil unter definierten Bedingungen eingebaut war. Auf der Baustelle entscheidet sich, wie viel davon in der fertigen Wand ankommt. Genau deshalb ist die Montage kein Anhängsel der Lieferung, sondern der Moment, in dem aus einem geprüften System eine funktionierende Wand wird — oder eben nicht.

Dieser Beitrag beschreibt, was bei der Montage einer Glastrennwand tatsächlich passiert: welche Voraussetzungen vorher stimmen müssen, in welcher Reihenfolge gearbeitet wird, was im Bestand anders läuft und woran Termine in der Praxis scheitern. Wer noch vor der Planung steht, findet die Schritte davor in unserer Schritt-für-Schritt-Anleitung zur Planung.

Warum die Montage über die Leistung der Wand entscheidet

Eine Glastrennwand besteht aus wenigen, präzise gefertigten Teilen: Profilen, Glas, Dichtungen, Beschlägen. Fertigungstoleranzen liegen im Millimeterbereich. Bauwerkstoleranzen tun das nicht. Zwischen diesen beiden Welten vermittelt die Montage.

Das betrifft zuerst die Akustik. Der geprüfte Wert eines Systems gilt für das Bauteil, nicht für den Raum. Eine durchlaufende Fuge über einer abgehängten Decke, ein nicht geschlossener Hohlraum im Doppelboden oder eine schlecht ausgeführte Wandfuge können die Wirkung einer aufwendigen Doppelverglasung weitgehend aufheben. Welche Details dabei zählen, haben wir in einem eigenen Beitrag zu den Anschlussdetails an Boden, Decke und Wand beschrieben.

Es betrifft zweitens die Sicherheit. Glasflächen dieser Größe sind schwer, und sie sind nur dann dauerhaft sicher gehalten, wenn die Profile korrekt befestigt und die Klemmung sauber ausgeführt ist. Und es betrifft drittens die Optik: Ob eine Wand als selbstverständlicher Teil des Raums wahrgenommen wird oder als nachträglich hineingestelltes Möbel, entscheidet sich an Fugenbildern von wenigen Millimetern.

Was vor dem Einbautag geklärt sein muss

Die meisten Montageprobleme entstehen nicht am Einbautag, sondern Wochen vorher — durch Fragen, die niemand gestellt hat. Diese Punkte gehören vor der Fertigung geklärt:

• Tragfähigkeit von Boden und Decke. Die Wand leitet ihr Gewicht in den Untergrund; Boden- und Deckenprofil brauchen einen tragfähigen Anschluss. Bei abgehängten Decken heißt das in der Regel: Befestigung an der Rohdecke oder an einer dafür ertüchtigten Unterkonstruktion.
• Ebenheit des Untergrunds. Ideal sind maximal 2–3 mm Abweichung auf 2 m Länge. Größere Abweichungen sind nicht automatisch ein Ausschlusskriterium, müssen aber bekannt sein, weil sie über den Toleranzausgleich in den Anschlussprofilen aufgefangen werden.
• Verborgene Leitungen. Strom, Wasser, Heizung: Wo gebohrt wird, muss klar sein, was hinter der Oberfläche liegt. Im Bestand ist eine Bestandsprüfung wichtiger als jeder Plan.
• Fußbodenheizung. Sie schließt eine Glastrennwand nicht aus, verlangt aber spezielle Montagesysteme, die vorab mit dem Hersteller abgestimmt werden.
• Reihenfolge im Bauablauf. Wird der Bodenbelag vor oder nach der Montage verlegt? Üblich ist: erst der Belag, dann die Wand. Das ergibt einen sauberen Anschluss und erleichtert einen späteren Rückbau.
• Zugang und Transportweg. Große Glaselemente müssen bis an ihren Einbauort gelangen — durch Türen, um Ecken, gegebenenfalls über Aufzüge. Das klingt banal und ist einer der häufigsten Gründe für Verzögerungen.

Das Aufmaß: warum die Wand erst danach entsteht

Bei Systemtrennwänden wird nicht auf Lager produziert und vor Ort zugeschnitten. Es ist umgekehrt: Erst wird am realen Bauwerk gemessen, dann gefertigt. Der Grund ist der oben beschriebene Unterschied zwischen Planmaß und Bauwerk. Ein Aufmaß nach Plan führt zu Elementen, die rechnerisch passen und in der Praxis klemmen oder Luft lassen.

Für den Terminplan bedeutet das: Zwischen Aufmaß und Montage liegt die Fertigung. Wer den Einbautermin plant, plant rückwärts vom gewünschten Bezugstermin über die Fertigungszeit bis zum Aufmaßtermin — und das Aufmaß setzt voraus, dass der Rohbau beziehungsweise die Bestandssituation an dieser Stelle final ist. Werden danach noch Wände versetzt oder Estrich aufgebaut, ist das Aufmaß hinfällig.

Der Ablauf am Einbautag

Die Reihenfolge ist bei aller Projektvielfalt im Kern immer dieselbe, weil jeder Schritt die Genauigkeit des nächsten bestimmt:

1. Achse anreißen. Die Wandachse wird am Boden markiert und mit Lot oder Lasergerät an die Decke übertragen. Dieser Schritt bestimmt, ob die Wand am Ende senkrecht steht.
2. Bodenprofil setzen. Das Bodenprofil wird ausgerichtet und befestigt. Es ist der Bezugspunkt für alles Weitere — und der Schritt, der sich nachträglich am wenigsten korrigieren lässt.
3. Deckenprofil und Wandanschlüsse. Deckenseitig wird lotrecht über dem Bodenprofil gearbeitet, seitlich werden die Anschlüsse an die angrenzenden Wände hergestellt. Hier findet der Toleranzausgleich statt.
4. Senkrechte Profile stellen. Die vertikalen Profile gliedern die Wand in ihre Felder und nehmen später das Glas auf.
5. Glas einsetzen und ausrichten. Die Scheiben werden in die Profile gesetzt, in Höhe und Flucht ausgerichtet und geklemmt. Ab hier ist die Wand als Fläche sichtbar.
6. Türen und Beschläge. Die Türelemente werden eingehängt, Bänder und Schließtechnik eingestellt. Die XFRAME-Systemtüren sind Drehtüren; ihre Bänder sind nach EN 1935 für die Dauerfunktionsklasse 6 ausgelegt, also 200.000 geprüfte Öffnungszyklen. Welche Türlinie zu welchem Anspruch passt, steht auf der Übersicht der Systemtüren.
7. Dichtungen, Abdeckungen, Feinjustierung. Fugen werden geschlossen, Abdeckprofile gesetzt, Türen final eingestellt. Dieser letzte Schritt ist derjenige, der über den tatsächlichen Schallschutz entscheidet — und der bei Zeitdruck als erstes leidet.
8. Reinigung und Übergabe. Die Glasflächen werden gereinigt, die Wand gemeinsam abgenommen.

Wie lange das dauert, hängt von der Fläche, der Zahl der Türen, der Zugänglichkeit und der Bestandssituation ab. Eine belastbare Aussage dazu gehört ins Angebot und in die Terminabsprache, nicht in einen Ratgebertext.

Montage im Bestand und im laufenden Betrieb

Glastrennwände werden trocken montiert. Es wird nicht gemauert, verputzt oder gespachtelt, es gibt keine Trocknungszeiten und keine Feuchtigkeit im Raum. Das ist der praktische Vorteil gegenüber massiven Lösungen und der Grund, warum der Einbau auch in genutzten Flächen funktioniert — abschnittsweise, an Randzeiten oder am Wochenende. Der Vergleich beider Bauweisen im Detail steht in unserem Beitrag Glastrennwand oder Trockenbauwand.

Staub entsteht im Wesentlichen beim Bohren der Befestigungspunkte und lässt sich lokal begrenzen. Was dagegen Planung braucht, ist die Logistik: Zwischenlagerung der Elemente, Schutz der fertigen Böden, Absperrung des Arbeitsbereichs. In genutzten Bürogebäuden ist das oft der aufwendigere Teil der Vorbereitung.

Bei Brandschutzsystemen gilt zusätzlich eine harte Regel: Klassifizierungen wie EI30 oder EI60 gelten nur, wenn die Wand exakt so ausgeführt wird, wie sie geprüft wurde — einschließlich Befestigung, Anschlussmaterialien und Fugenausbildung. Improvisation auf der Baustelle ist hier ausgeschlossen. Die Details dazu haben wir unter Brandschutz bei Glastrennwänden zusammengestellt.

Warum XFRAME selbst montiert

Bei den XFRAME-Systemen ist eine Selbstmontage nicht vorgesehen. Das ist keine Vertriebsentscheidung, sondern folgt aus dem, was oben beschrieben ist: Die Elemente sind schwer, der Toleranzausgleich verlangt Erfahrung, und die Abdichtung der Anschlüsse entscheidet über den Schallschutz, den der Kunde bezahlt hat. Eine falsch gesetzte Bodenschiene lässt sich nicht nachjustieren, sie muss heraus.

Deshalb kommen Fertigung und Montage aus einer Hand: XFRAME entwickelt und fertigt die Systeme in Rain am Lech und lässt sie von geschulten Teams einbauen. Für den Auftraggeber hat das den zusätzlichen Effekt, dass es bei Fragen zur Ausführung nur einen Ansprechpartner gibt — und keine Diskussion darüber, ob ein Mangel aus dem Produkt oder aus dem Einbau stammt. Auch die Gewährleistung und die Einhaltung der einschlägigen Sicherheits- und Bauvorschriften hängen an der fachgerechten Montage.

Was Termine in der Praxis verzögert

Es sind selten spektakuläre Probleme, sondern fast immer dieselben vier Punkte — und alle vier entstehen vor dem Einbautag:

• Der Untergrund ist nicht fertig. Estrich noch nicht belegt, Bodenbelag noch nicht verlegt, Malerarbeiten offen. Die Wand kann dann nicht auf ihre endgültige Höhe gesetzt werden.
• Die Decke gibt nichts her. Erst am Einbautag stellt sich heraus, dass die abgehängte Decke keine tragfähige Befestigung erlaubt und eine Unterkonstruktion nachgerüstet werden muss.
• Der Transportweg passt nicht. Elemente, die nicht um die letzte Ecke gehen, werden nicht dünner, wenn man sie schiebt.
• Nachträgliche Änderungen. Eine Türposition, die nach dem Aufmaß verschoben wird, bedeutet neue Fertigung — kein Vor-Ort-Umbau.

Alle vier lassen sich durch eine gemeinsame Begehung vor dem Aufmaß praktisch ausschließen. Diese Stunde ist die wirtschaftlichste des ganzen Projekts.

Nach der Montage

Bei der Abnahme wird geprüft, was sich unmittelbar prüfen lässt: Flucht und Lot der Flächen, Fugenbilder, Funktion der Türen und Beschläge, Vollständigkeit der Abdeckungen. Der tatsächliche Schallschutz gehört nicht dazu — dafür wäre eine bauakustische Messung am eingebauten Bauteil nötig, die gesondert beauftragt wird und nicht Teil einer normalen Übergabe ist. Grobe Undichtigkeiten fallen allerdings auch ohne Messtechnik auf, sobald die Tür geschlossen ist.

Danach ist die Wand ein pflegeleichtes Bauteil: Glas und Profile brauchen keine Beschichtungserneuerung, nur regelmäßige Reinigung. Und weil die Systeme trocken und reversibel montiert sind, bleibt die Wand veränderbar. Was das für Mietflächen und Umorganisationen bedeutet, steht bei den Systemtrennwänden; was der Montageanteil im Budget ausmacht, im Beitrag zu den Kosten einer Glastrennwand.

Wenn Sie einen konkreten Einbau vor sich haben — Neubau oder Bestand, eine Wand oder eine ganze Etage —, klären wir die Voraussetzungen am besten vor dem Aufmaß gemeinsam. Sprechen Sie uns an: Wir sehen uns die Situation an und sagen Ihnen, was geht und was vorher zu klären ist.
