X-Railing
Das Ganzglasgeländer-System von XFRAME — für innen und außen, mit Verbundsicherheitsglas, zertifizierter Holmlast bis 3,0 kN/m und einem Tragprofil, das ohne Gummidichtungen dauerhaft dicht bleibt.
- Ganzglasgeländer-System von XFRAME für die Anwendung innen und außen.
- Verbundsicherheitsglas (VSG) in den Stärken 17,52–21,52 mm — mit Resttragfähigkeit im Bruchfall.
- Zertifizierte horizontale Linienlast (Holmlast) bis 3,0 kN/m.
- Geprüft nach DIN 18008 und Eurocode 1 — CE-zertifiziert und statisch geprüft.
- Drei Montagearten: Bodenmontage, Attika-/stirnseitige Montage und Deckenrandintegration.
- Vollflächige Verklebung — dauerhaft dicht ohne EPDM-Dichtungen oder Gummikeile.
Was ist das X-Railing?
Das X-Railing ist ein Ganzglasgeländer-System von XFRAME: ein Geländer, bei dem die Absturzsicherung durch eine durchgehende Glasscheibe übernommen wird, die in einem Aluminium-Tragprofil gehalten ist. Es ist für die Anwendung innen und außen ausgelegt und für eine Holmlast bis 3,0 kN/m zertifiziert.
Technisch besteht das System aus einer durchgehenden Fußschiene aus Aluminium, in die das Verbundsicherheitsglas vollflächig eingeklebt wird. Die Fußschiene ist über Konsolen im Raster von 300 mm mit dem Baukörper verbunden und leitet die auf das Geländer wirkenden Kräfte sicher in den Rohbau ein. Das Tragprofil besteht aus der Aluminium-Legierung EN AW-6063 T6, einem im Bauwesen bewährten Werkstoff mit hoher Festigkeit und guter Korrosionsbeständigkeit.
Anders als ein klassisches Stab- oder Holmgeländer kommt das X-Railing ohne sichtbare Pfosten und Füllstäbe aus: Die Glasfläche selbst ist das tragende und sichernde Element. Daraus ergibt sich ein offenes, transparentes Erscheinungsbild, das den Sichtbezug — etwa von einer Galerie, einer Treppe oder einem Balkon — nicht unterbricht. XFRAME entwickelt, fertigt und montiert das System als Hersteller aus Rain am Lech und stellt für jedes Projekt den erforderlichen statischen Nachweis bereit.
Technische Daten
| Merkmal | Angabe |
|---|---|
| Systemtyp | Ganzglasgeländer-System für innen und außen |
| Verglasung | Verbundsicherheitsglas (VSG) |
| Glasstärke | 17,52–21,52 mm |
| Linienlast (Holmlast) | zertifiziert bis 3,0 kN/m |
| Profilmaterial | Aluminium EN AW-6063 T6 |
| Befestigung Fußschiene | durchgehende Fußschiene, Konsolen alle 300 mm |
| Glasbefestigung | vollflächige Verklebung — ohne EPDM-Dichtungen oder Gummikeile |
| Höhenjustierung | ±50 mm (Langlöcher im Tragprofil) |
| Seitliche Justierung | ±30 mm |
| Neigungsjustierung | stufenlos über Stellprofil |
| Oberfläche | Aluminium eloxiert oder RAL-lackiert, korrosionsbeständig |
| Montagearten | Bodenmontage, Attika-/stirnseitige Montage, Deckenrandintegration |
| Geprüfte Normen | DIN 18008, Eurocode 1 (DIN EN 1991-1-1) |
| Zertifizierung | CE-zertifiziert, statisch geprüft |
Die aufgeführten Kennwerte entstammen den XFRAME-Katalogdaten. Projekt- oder ausführungsabhängige Werte — insbesondere die exakte Glasstärke und der maßgebliche Lastansatz — werden im verbindlichen statischen Nachweis präzisiert. Maßgeblich für die Auslegung eines konkreten Geländers ist immer die geprüfte Systemdokumentation.
Welche Montagearten bietet das X-Railing?
Das X-Railing lässt sich auf drei Arten am Baukörper befestigen — als Bodenmontage, als Attika- beziehungsweise stirnseitige Montage und als Deckenrandintegration. Welche Variante geeignet ist, hängt von Rohbau, Bodenaufbau und der gewünschten Optik ab.
| Montageart | Befestigung | Typischer Einsatz |
|---|---|---|
| Bodenmontage | Fußschiene auf dem fertigen Boden bzw. Estrich verschraubt | Galerien, Innentreppen, Laubengänge |
| Attika-/stirnseitige Montage | Fußschiene seitlich an der Brüstung befestigt | Balkone, Dachterrassen, Brüstungen |
| Deckenrandintegration | Tragprofil in den Deckenrand integriert | bündige, besonders schlanke Detailausbildung |
Allen drei Varianten gemeinsam ist die durchgehende Fußschiene mit Konsolen im Raster von 300 mm. Die vollflächige Verklebung der Scheibe im Tragprofil verzichtet bewusst auf EPDM-Dichtungen und Gummikeile: Dadurch entstehen keine Verschleißteile, die mit der Zeit aushärten oder undicht werden, und der Anschluss bleibt dauerhaft dicht — ein Vorteil insbesondere bei der Montage im Außenbereich.
Nach dem Einbau lässt sich das Geländer exakt ausrichten: Die Höhe wird über Langlöcher im Tragprofil um ±50 mm korrigiert, seitlich ist eine Verschiebung von ±30 mm möglich, und die Neigung wird stufenlos über ein Stellprofil eingestellt. So lassen sich Rohbautoleranzen ausgleichen und die Glasflächen sauber fluchtend einstellen.
Planung und Sicherheit: Normen und Lasten
Ein Glasgeländer ist eine absturzsichernde Konstruktion und damit sicherheitsrelevant. Das X-Railing ist nach DIN 18008 und nach Eurocode 1 geprüft, CE-zertifiziert und statisch geprüft — die Auslegung eines konkreten Geländers erfolgt über den projektbezogenen statischen Nachweis.
Zwei Regelwerke sind für die Planung eines Ganzglasgeländers maßgeblich:
- DIN 18008 — Glas im Bauwesen. Die Normenreihe regelt die Bemessung und Konstruktion von Glasbauteilen, einschließlich absturzsichernder Verglasungen. Sie legt fest, welche Glasart und welcher Aufbau für die jeweilige Einbausituation zulässig sind. Für absturzsichernde Geländer ist Verbundsicherheitsglas vorgeschrieben, weil es im Bruchfall durch die Zwischenschicht eine Resttragfähigkeit behält.
- Eurocode 1 — Einwirkungen auf Tragwerke. Der Eurocode 1 (DIN EN 1991-1-1) definiert die horizontalen Linienlasten (Holmlasten), die ein Geländer aufnehmen können muss. Der Lastansatz richtet sich nach der Nutzung des Gebäudes — von Wohn- und Bürobereichen bis zu Flächen mit Menschenansammlungen. Das X-Railing ist bis zur höchsten gängigen Holmlast von 3,0 kN/m zertifiziert.
Die zertifizierte Holmlast von 3,0 kN/m bedeutet, dass das System auch für stark frequentierte Bereiche geeignet ist. Welcher Lastansatz für ein konkretes Projekt gilt, ergibt sich aus der Nutzungskategorie des Gebäudes und wird im statischen Nachweis dokumentiert. Ebenso wird dort die erforderliche Glasstärke innerhalb der Spanne von 17,52 bis 21,52 mm festgelegt — abhängig von Geländerhöhe, Lastansatz und Montageart.
Im Schadensfall muss das Geländer nicht in seiner Gesamtheit demontiert werden: Eine beschädigte Scheibe lässt sich austauschen, ohne dass die durchgehende Fußschiene entfernt wird. Das hält die übrigen Geländerfelder unberührt und verkürzt den Austausch. Der Tausch sollte durch eine fachkundige Montage erfolgen, damit die zertifizierte Tragwirkung erhalten bleibt.
Anwendungsbereiche
Das X-Railing ist überall dort die richtige Wahl, wo eine Absturzsicherung gefordert ist, ohne dass die Sicht verstellt werden soll:
- Galerien und Brüstungen: offene Geschossverbindungen mit transparentem Geländer.
- Treppen und Treppenaugen: Absturzsicherung entlang von Innen- und Außentreppen.

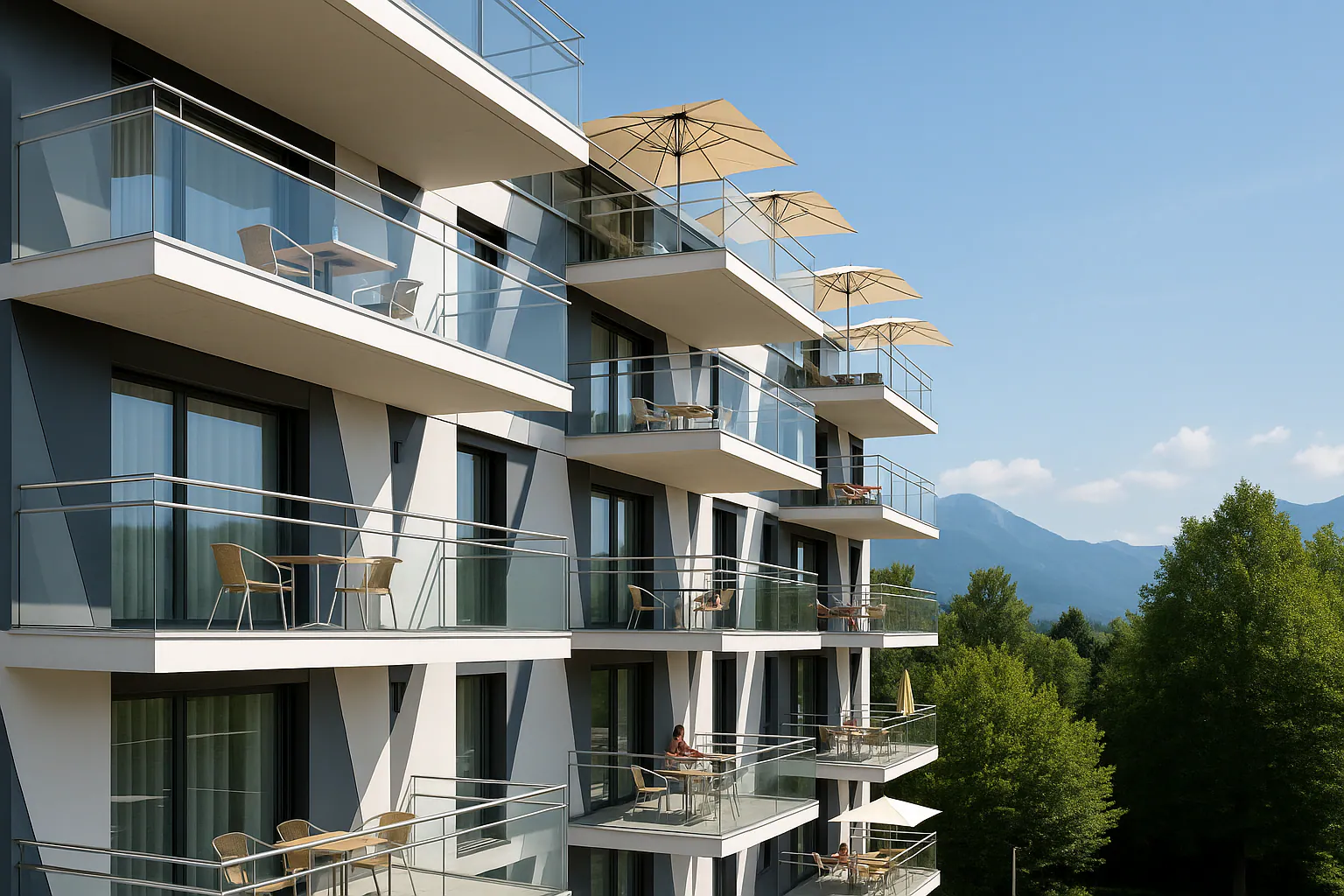

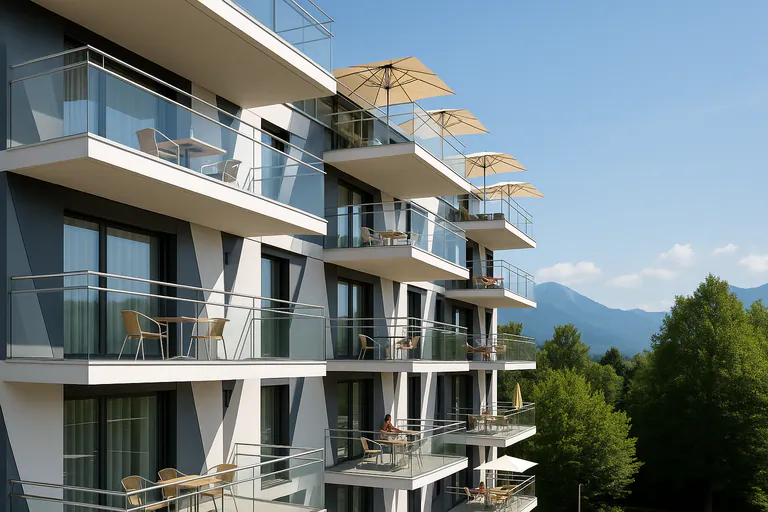

- Balkone und Dachterrassen: bewitterte Anwendung mit korrosionsbeständiger Aluminiumoberfläche.
- Französische Balkone und bodentiefe Fenster: stirnseitige Montage an der Brüstung.
- Foyers und repräsentative Eingangsbereiche: Ganzglasgeländer als gestaltendes Element.
Planung und Montage
Jedes Projekt beginnt mit der Beratung zu Einbausituation, Nutzung und Lastansatz. Es folgen das Aufmaß vor Ort, die Detailplanung mit statischem Nachweis, die Fertigung im XFRAME-Werk in Rain am Lech und die Montage durch geschulte XFRAME-Teams. Für Architekten und Planer stellt XFRAME die für die Ausschreibung erforderlichen Unterlagen bereit, sodass sich das X-Railing früh und sauber in die Planung übernehmen lässt.
Da das X-Railing nach Aufmaß gefertigt wird, lassen sich die drei Montagearten gezielt auf den Baukörper abstimmen — die Bodenmontage auf dem fertigen Estrich, die stirnseitige Montage an der Brüstung oder die in den Deckenrand integrierte Variante. Die Justierreserven von ±50 mm in der Höhe und ±30 mm seitlich gleichen Toleranzen aus dem Rohbau aus. Einen Überblick über das gesamte XFRAME-Programm bietet die Seite Produkte; vertiefende Informationen zu Glas im Innenausbau finden sich auf der Seite Glastrennwand.
